球磨、棒磨可為溢流型磨機或格子型球磨機。各自排礦磨機的排礦端由一格子板，孔徑80毫米，格子板向端蓋以免有筋條，用以提升從格孔流出的物料到軸耳排除。從格子板排除的量可用木塞堵住格孔而加以控制。端蓋上有門以便撞去木塞。本公司格子板為圓孔格子板，較特殊。

?

滾輪支托筒體的優點：

(a)磨機的總長減短。

(b)耳軸入口短，礦石直接給入魔種，減少磨損。

(c)操作簡單，進入磨機方便，換襯板快。

(d)基礎淺，減少安裝費用。

(e)端蓋垂直，端襯磨損少，壽命較長。

(f)功率較省。

在同樣操作條件下，與潤脂潤滑耳軸磨機相比，省功率15%，與油潤滑耳軸磨機相比省7%。

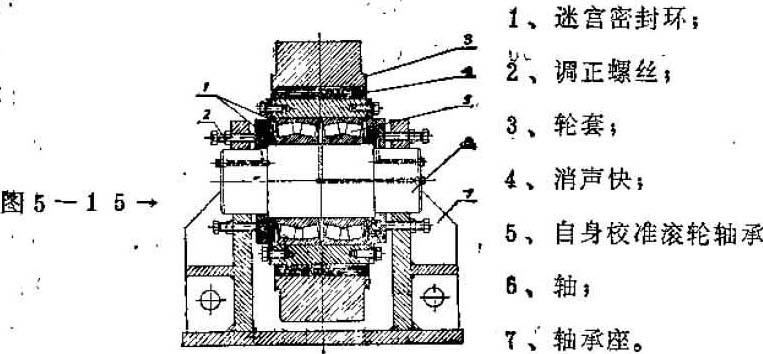

本公司滾輪設計特點為滾輪的輪套套在消聲柔性塊上，可以自動調整位置，使?jié)L輪與筒體上的滾圈平行接觸。這樣，減少滾輪及滾圈的磨損。重負荷云狀5年，無明顯磨損。滾輪結構見圖5-15。

驅動：大小齒輪減速器。1000毫米以下的磨機大齒輪為一整體，大規格齒輪則分成兩半，當驅動側磨損時，可以倒換使用。小型球磨機礦用V型皮帶驅動，電機轉速750或1000轉/分。球磨機轉速為臨介轉速65-80%，棒磨為56-65%。

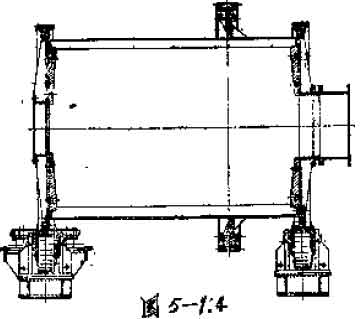

端蓋：1800毫米直徑以下磨機端蓋用鑄鐵，大磨機端蓋則鋼鑄。耳軸直徑在1000毫米以上，以便進入磨機檢修。

耳軸軸承用油潤滑，在相同條件下，油潤滑比油脂潤滑軸承省功率8%。

大磨機軸承下半部用自身校準球窩軸承，并用很水冷系統。

襯：小型球磨機（7′10″直徑）用棒條襯。奧斯丁體錳鋼條與高耐磨軋鋼條交錯排列；前者高于后者所形成波形。小于2?公尺磨機幫條襯不分段，長磨機襯條則分成兩段，一端用端襯夾固，另一端用契形條螺釘固定。端蓋襯板用埋頭螺釘固定。
