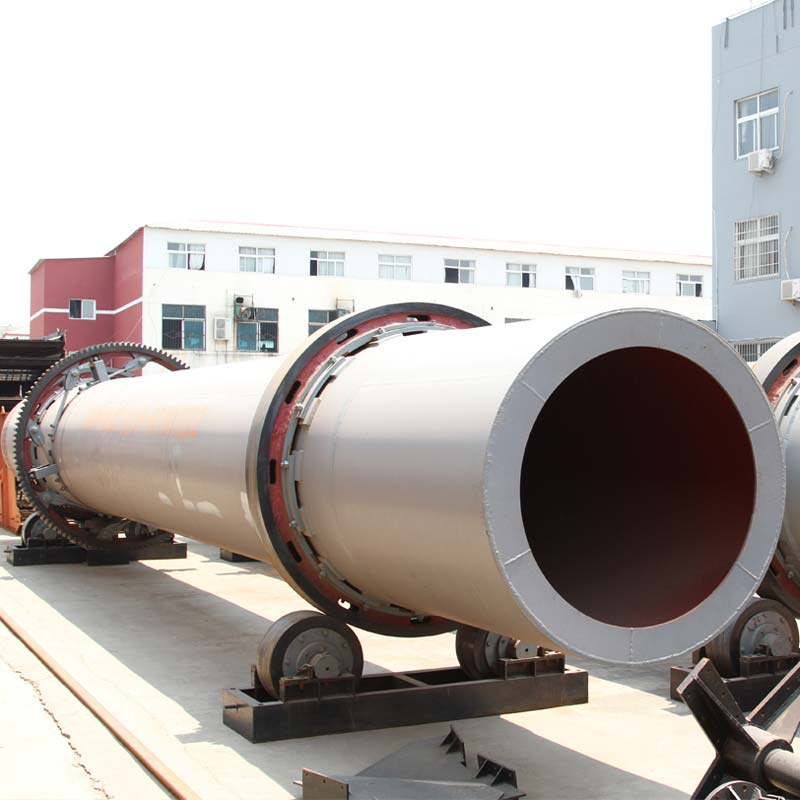

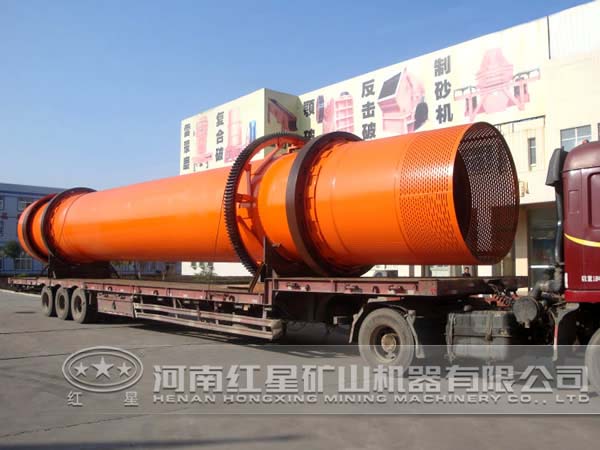

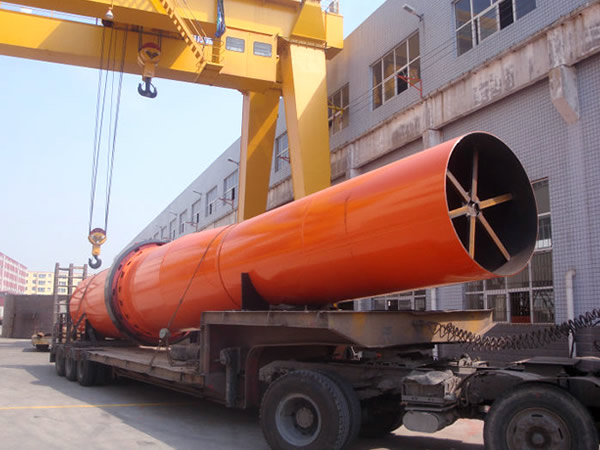

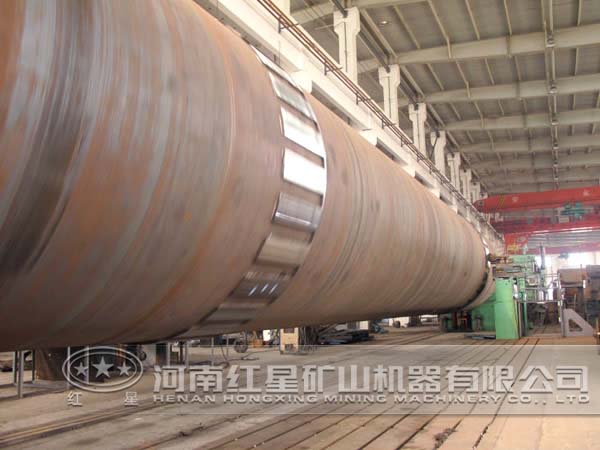

套筒烘干機是在原有烘干設備的基礎上改良而成，與其他烘干機不同的是，該烘干機有三個不同直徑的同心圓彼此鑲嵌組合而成，作為烘干機的主體。主體通過兩端的輪帶水平旋轉在兩端的四個托輪上，筒體的入料端設有燃油、燃?xì)?、燃煤等等熱風爐裝置。卸料端設有防塵罩及自動下料裝置。防塵罩通過管道與除塵器相連，除塵設備、喂料設備及輸送設備可根據用戶工藝條件要求另行設計。

回轉烘干機分類

回轉烘干機指的是回轉系列烘干機，常見的回轉烘干機有：套筒烘干機，轉筒烘干機，轉鼓烘干機等烘干設備?；剞D(zhuǎn)烘干機主要用于建材行業或治金行業的礦渣、粘土、煤粉，金屬選礦業浸出渣等物料的烘干。該系列設備都由回轉體、揚料板、傳動裝置、支撐裝置及密封圈等部件組成。 物料在通體內被抄板反復抄起，帶至上端再不斷地?fù)P撒下來，使物料在筒內形成均勻的幕簾，充分與筒內的熱氣流進行熱交換，由于物料反復揚撒，所含的水分逐漸被烘干，從而達到烘干的目的。

技術參數

間接傳熱烘干機

規格(直徑*長度)	筒體容積	生產能力(t/h)	安裝斜度(%)	最高進氣溫度	主電動機
Ø 1.2×8	9	1.9-2.4	3-5	700-800	7.5
Ø1.2 ×10	11.3	2.4-3	3-5	700-800	7.5
Ø 1.5×12	21.2	4.5-5.7	3-5	700-800	15
Ø 1.5×14	24.7	5.3-6.6	3-5	700-800	15
Ø1.5×15	26.5	5.7-7.1	3-5	700-800	15
Ø 1.8×12	30.5	6.5-8.1	3-5	700-800	18.5
Ø 1.8×14	35.6	7.6-9.5	3-5	700-800	18.5
Ø 2.2×12	45.6	9.7-12.2	3-5	700-800	22
Ø 2.2×14	53.2	11.4-14.2	3-5	700-800	22
Ø 2.2×16	60.8	13-16.2	3-5	700-800	22
Ø 2.4×14	63.3	13.5-16.9	3-5	700-800	37
Ø 2.4×18	81.4	17.4-21.7	3-5	700-800	37
Ø 2.4×20	90.4	19.3-24.1	3-5	700-800	45
Ø 2.4×22	99.5	21.2-26.5	3-5	700-800	45
Ø 2.6×24	127.4	27.2-34	3-5	700-800	55
Ø 3×20	141.3	30.1-37.7	3-5	700-800	75
Ø 3×25	176.6	37.7-47.1	3-5	700-800	75
Ø 3.2×25	201	42.9-53.6	3-5	700-800	90
Ø 3.6×28	285	60.8-76	3-5	700-800	160
