【生產能力】：30-550t/h
【進料粒度】：300-700mm
【應用范圍】：各種礦石破碎、鐵路、高速公路、能源、水泥、化工、建筑等行業。

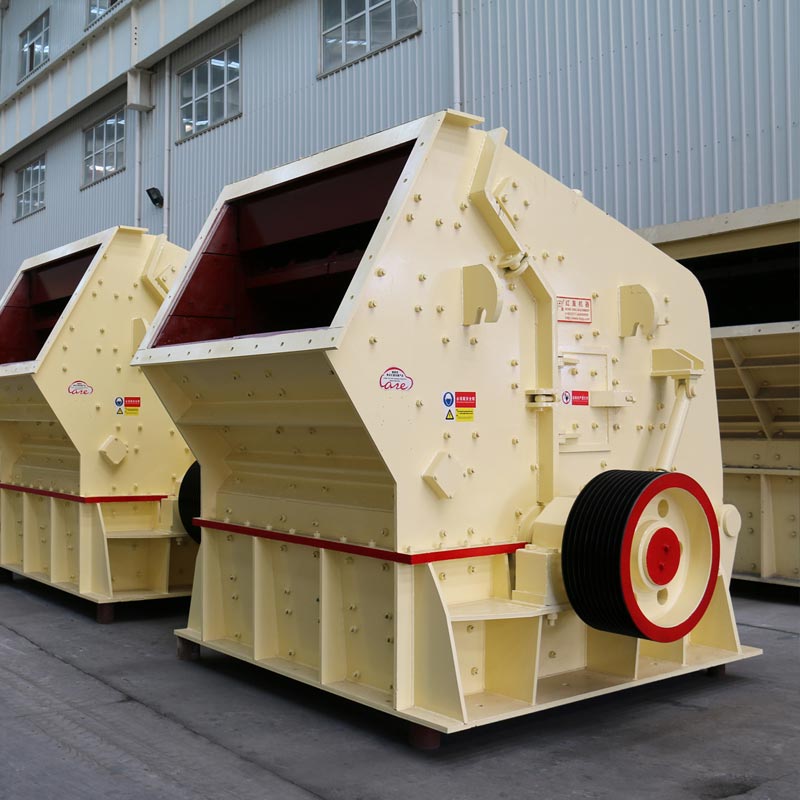

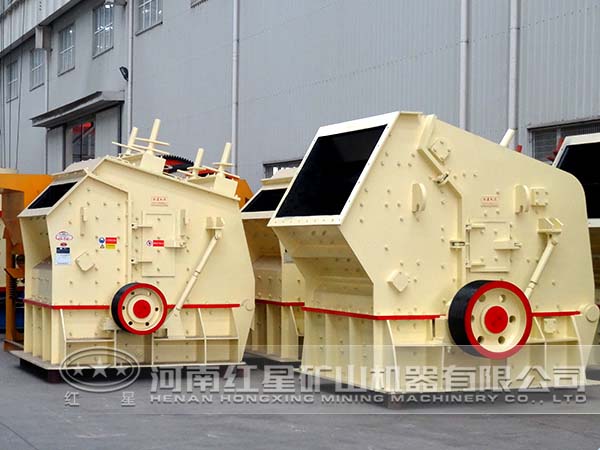

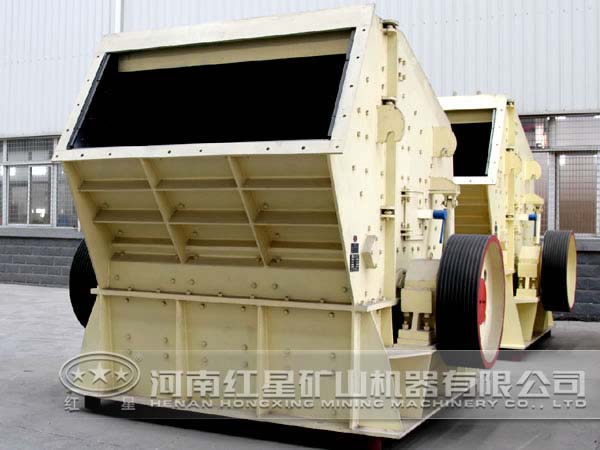

【產品介紹】：本系列反擊式破碎機能處理邊長100～500毫米以下物料，其抗壓強度可達350兆帕，具有破碎比大，破碎后物料呈立方體顆粒等優點，適用于破碎中硬物料。
德版反擊式破碎機結構：德版反擊式破碎機主要是由轉子、打擊板、反擊板和機體等部分組成。轉子固定在主軸上。在圓柱形的轉子上裝有四塊(或若干塊)打擊板(板錘)，打擊板和轉子多呈剛性聯接，而打擊板系用耐磨的高錳鋼(或其他合金鋼)制作。德版反擊式破碎機按照轉子數目不同，可分為2種：?jiǎn)无D(zhuǎn)子和雙轉子德版反擊式破碎機。
(1) 德版反擊式破碎機的板錘和轉子是剛性連接，利用整個轉子的慣性對物料進行沖擊，使其不僅破碎而且獲得較大的速度和動能。
(2) 德版反擊式破碎機的破碎腔較大，使物料有一定的活動空間，物料受沖擊破碎的作用充分。
(3)德版反擊式破碎機的板錘是自下向上迎接投入物料進行沖擊，并把它拋到上方反擊板上。
(4) 一般下部沒有篦條篩，產品粒度靠板錘的速度以及反擊板或整篦板之間的間隙來保證。
| 型號 | 規格 | 進料口尺寸 | 最大進料粒度 | 處理能力(t/h) | 電機功率 | 外型尺寸(長×寬×高)(mm) |
| PF1007 | ø 1000×700 | 400×730 | 300 | 30-70 | 4P 37-45 | 2330×1660×2300 |
| PF1010 | ø 1000×1050 | 400×1080 | 350 | 50-90 | 4P 45-55 | 2370×1700×2390 |
| PF1210 | ø 1250×1050 | 400×1080 | 350 | 70-130 | 6P 110 | 2680×2160×2800 |
| PF1214 | ø 1250×1400 | 400×1430 | 350 | 80-180 | 6P 132 | 2650×2460×2800 |
| PF1315 | ø 1320×1500 | 860×1520 | 500 | 100-280 | 6P 200 | 3180×2720×3120 |
| PF1320 | ø 1320×2000 | 993×2000 | 500 | 140-380 | 6P 250 | 3220×3100×3120 |
| PF1520 | ø 1500×2000 | 830×2040 | 700 | 200-550 | 4P 315-400 | 3959×3564×3330 |
| PF1820 | ø 1800×2000 | 1260×2040 | 800 | 300-800 | 6P 630-710 | 4400×3866×4009 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
