進料裝置：物料經過進料裝置而喂入磨內。進料裝置由進料管，進風管，支架組成。本磨機的進料裝置采用斜進風、斜進料的百葉窗式結構，使得進料更為順暢。在進料裝置中裝有可以更換的襯板，在回轉部分的接觸處設有密封裝置，以防冷風從此進入。進料進風管與支架之間可墊入調節墊片，以便必要時調整進料裝置的中心高度。

出料裝置：采用彎形管結構，風管內裝有襯板以防磨損，它可以利用返料螺旋筒將不合格的粗粉再推回到粉磨倉進行粉磨，避免了磨機出渣及積塵，保證安全生產，減輕了環境污染和工人的勞動強度。為了便于檢查，在出料裝置上安裝了檢查門。

風掃磨煤機的主要特點

1、優化支撐系統，改善潤滑結構，減小系統阻力。

2、磨機主軸瓦潤滑采用液壓油站，延長合金瓦使用壽命，使用空心軸節省了90%的潤滑油。

3、磨機主軸承座采用冷卻水循環裝置，降低軸承的工作溫度，避免因物料溫度過高所引起的軸承壽命降低。

4、合理分配鋼球和筒體長度，增產15%-25%。

5、降低單產功耗，節約20-30%的電力消耗。

6、采用了新型材質襯板，增加耐磨性，延長襯板使用壽命，減少設備易損件更換次數。

7、減速機與小齒輪之間采用軟連接，具有易平衡，對環境適應性強，不需潤滑，且具有較好的補償兩軸相對位移的性能。

8、采用專業磨機配套減速機廠生產減速機，承載能力強，可連續高載荷工作。

9、采用先進控制系統，啟動和傳動平穩，獲得好的使用效果和經濟效益。

10、采用保溫裝置，減少熱能。

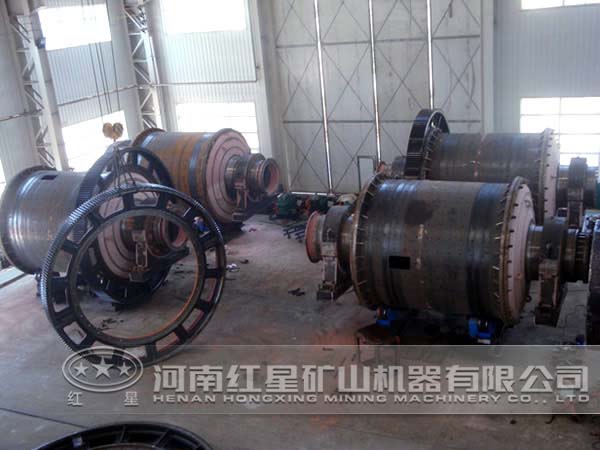

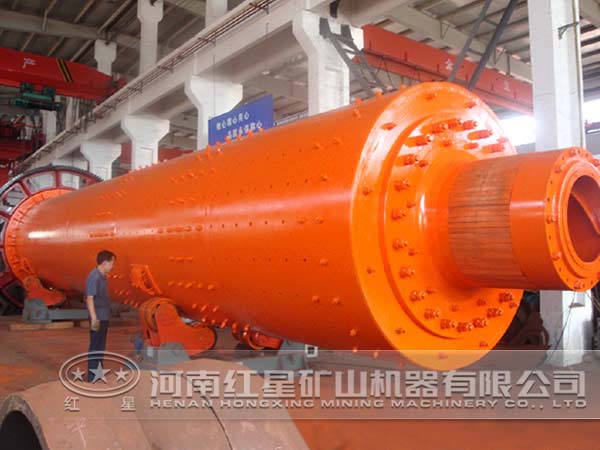

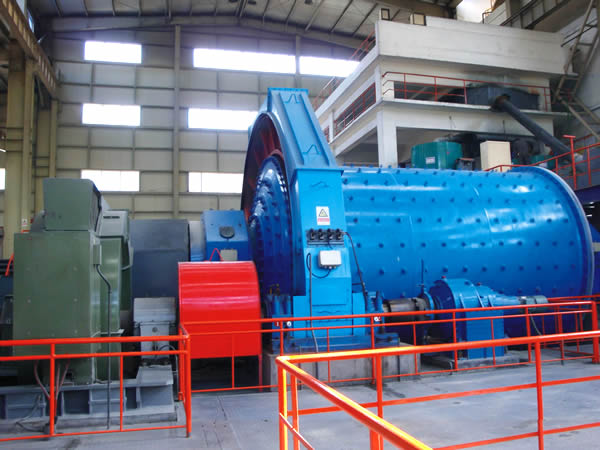

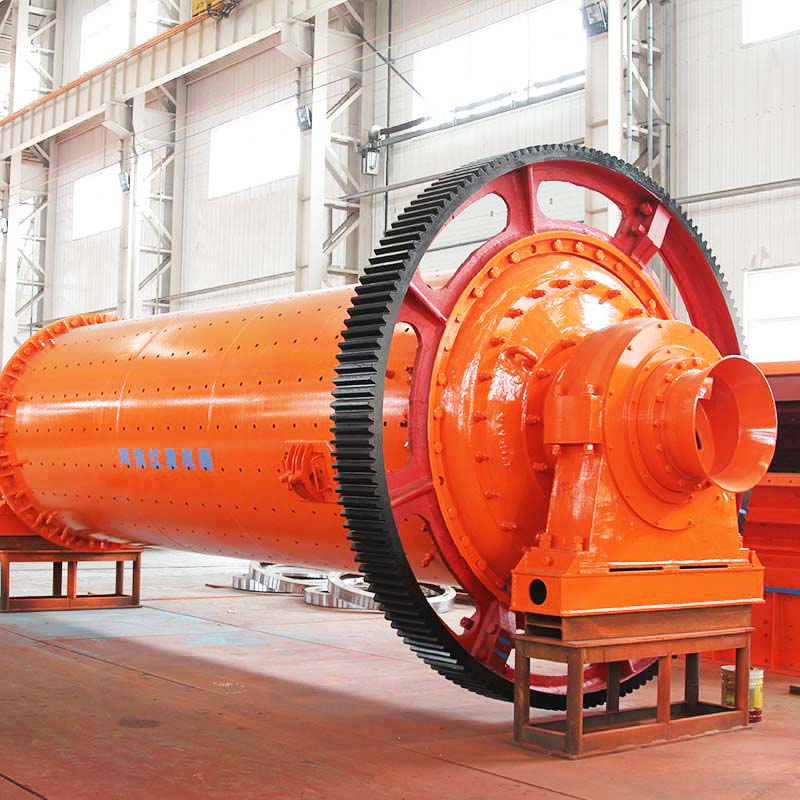

風掃煤磨機用途及適用范圍

風掃煤磨機是水泥廠的主要設備，用于烘干兼粉磨煤粉。設備主要由進料裝置、主軸承、回轉部分、傳動裝置、糶裝置、高壓起動裝置及潤滑系統組成。原料經喂料設備由進料裝載進入磨內，熱風由進風管進入磨內，隨著磨機筒體的旋轉，煤與熱風在磨進行熱交換，煤在磨內被粉碎和研磨，在煤被研磨的同時，細粉被通過磨內的熱風，經由出料裝置帶出磨機。

技術參數

?

項目 規格 （m） Φ1.7×2.5 Φ2.2×4.4 Φ2.4×4.75 Φ2.4×4.5+2 Φ2.6×5.25+2.25 Φ2.8×5+3 工作轉速(r/min) 24.5 22.4 20.4 20.4 19.7 18.3 生產能力(t/h) 3-5 8-9 12-14 11-12 13-14 16-17 進料粒度 ＜25 ＜25 ＜25 ＜25 ＜25 ＜25 研磨體裝載量 7.5 20 22 22.5 28 32 主減速機 ZD40 ZD60 ZD60 ZD60 ZD70
MBY450 ZD70
MBY500 主電動機 95 250 280 315 400 500 總重量 29 46 54 76 98 107 項目 規格 （m） Φ3.0×6.5+2.5 Φ3.2×6.75+2 Φ3.4×6+3 Φ3.8×7+2.5 工作轉速(r/min) 18.3 16.9 17.5 16.4 生產能力(t/h) 19-20 25-30 28-30 38-40 進料粒度 ＜25 ＜25 ＜25 ＜25 研磨體裝載量 43 50 55 80 主減速機 ZD80
MBY560 JDX560 JDX710 MBY800 主電動機 630 710 800 1250 總重量 124 148 162 215
