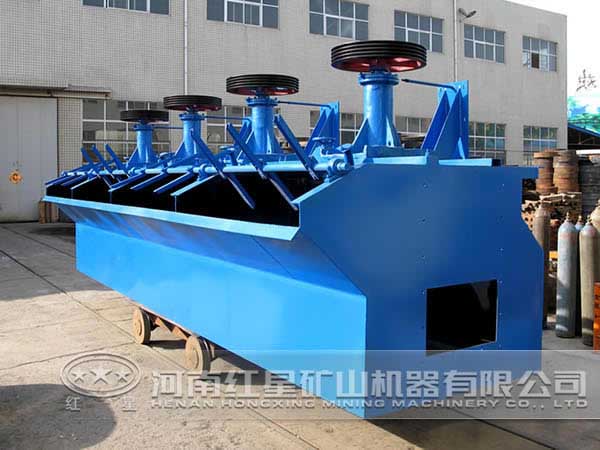

該攪拌式浮選機采用“Ｕ”型槽體、空心軸充氣和懸掛定子，尤其是采用了一種新式葉輪。這是一種葉片后傾一個角度的錐形葉輪，類似于高比轉速的離心泵輪，揚送礦漿量大、壓頭小、功耗低且結構簡單。在葉輪腔中還裝置了多孔圓筒形空氣分配器，使空氣能預先均勻地分散在葉輪葉片的大部分區域，提供了較大的礦漿－空氣接角界面。在浮選機工作時，隨著葉輪的旋轉，槽內礦漿從四周經槽底由葉輪下端吸到葉輪葉片之間，同時，由鼓風機給入的低壓空氣經空心軸和葉輪的空氣分配器，也進入其中。礦漿與空氣在葉片之間充分混合后，從葉輪上半部周邊向斜上推出，由定子穩流和定向后進入整個槽子中。氣泡上升到泡沫穩定區，經過富集過程，泡沫從溢流堰自流溢出,進入泡沫槽.還有一部分礦漿向葉輪下部流去,再經葉輪攪拌,重新混合形成礦化氣泡，剩余的礦漿流向下一槽，直到最終成為尾礦。

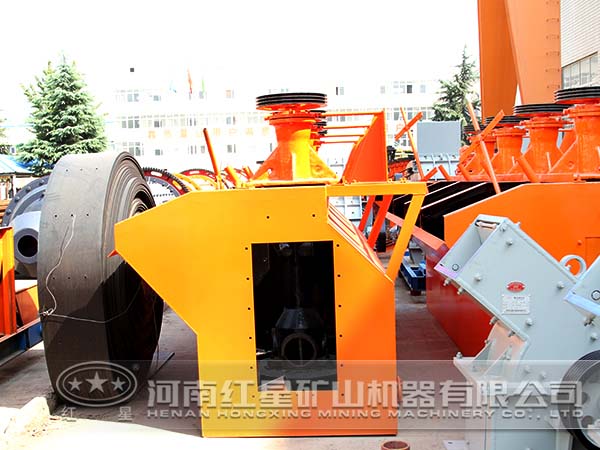

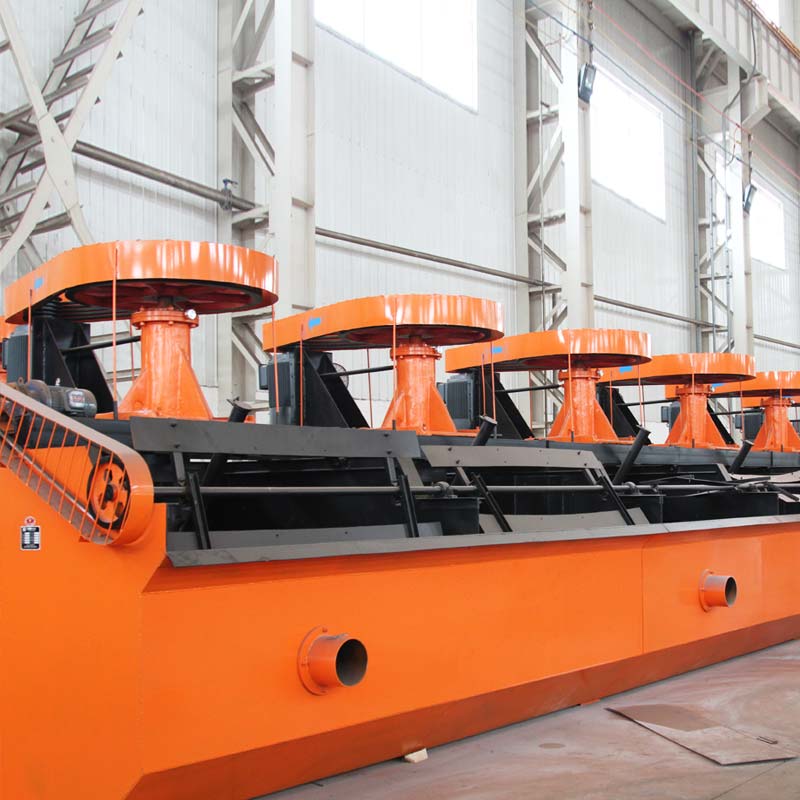

攪拌式浮選機結構特點

定子：XJ型機械攪拌式浮選機的蓋板上裝有18-20個定子，定子與半徑成55°-65°傾角，它們對葉輪甩出的礦漿流具有導向作用。

蓋板：為了增大充氣量，在蓋板上的兩導向葉片之間設置18-20個循環孔，方便礦漿循環。

葉輪：葉輪與定子間的間隙通常為5-8mm，一般將葉輪、蓋板、主軸、進氣管和空氣筒等組成一個整體，使得葉輪和蓋板同心裝配，在保證葉輪與定子之間的間隙符合要求的同時也便于檢修和更換。通過葉輪中心的礦漿量，可隨外界給礦量的變化加以調節。在直流槽中，也可使內部礦漿循環，以滿足在鼓大充氣量時所需要的葉輪中心給礦量。

技術參數

類別	型號	有效容積 (m³)	處理能力	主軸		刮板		槽體尺寸 (長×寬×高) (m)
				功率 (kw)	轉速 (r/min)	轉速 (r/min)	功率 (kw)
XJK型浮選機	XJK-0.35	0.35	0.18-0.4	1.5	483	25	1.1	0.7×0.7×0.7
	XJK-0.62	0.62	0.3-0.9	3	400	25	1.1	0.9×0.82×0.85
	XJK-1.1	1.1	0.6-1.6	5.5	330	25	1.1	1.1×1.1×10
	XJK-2.8	2.8	1.5-3.5	11	280	25	1.1	1.75×1.6×1.1
	XJK-5.8	5.8	5-7	22	240	25	1.5	2.2×2.2×12
SF型浮選機	SF-0.37	0.37	0.2-0.4	1.5	386	25	1.1	0.7×0.7×0.75
	SF-0.7	0.7	0.3-0.9	3	400	25	1.1	0.9×0.82×0.95
	SF-1.2	1.2	0.6-1.6	5.5	330	25	1.1	1.1×1.1×1.1
	SF-2.8	2.8	1.5-3.5	11	268	25	1.1	1.75×1.6×1.15
	SF-4	4	2-4	15	220	25	1.5	1.85×2.05×12
	SF-8	8	4-8	30	191	25	1.5	2.2×2.9×1.4
	SF-10	10	5-10	30	191	25	1.5	2.2×2.9×1.7
	SF-20	20	5-20	30×2	191	25	1.5	2.85×3.8×2.0
JJF型浮選機	JJF-2	2	1-3	7.5	443	25	1.5	1.4×1.4×1.1
	JJF-4	4	2-4	11	305	25	1.5	1.6×2.15×1.25
	JJF-8	8	4-8	22	233	25	1.5	2.2×2.9×1.4
	JJF-10	10	5-10	22	233	25	1.5	2.2×2.9×1.7
	JJF-16	16	5-16	30	180	25	1.5	2.85×3.8×1.7
	JJF-20	20	5-20	37	180	25	1.5	2.9×3.8×20

注：產量根據不同物料，進料粒度等因素其結果將有所不同
